隨著全國各地改革開放的不斷深入和城鄉經濟的蓬勃發展，特別是經濟較為發達的地區，城市流動人口的大量增加，人們對于科技安防的需求也越來越高。工廠（工業廠區）是產品生產加工制造場所，人員流動、生產物料流動、進出是生產中必 不可少的環節，因此對于財物安全的需求與其他場所的要求不盡相同。不同的制造工廠所占用的廠區面積不同，構成工廠區圍墻結構、周長也有很大的差異。這就給工廠的周界安防系統設計帶來很大的差異性。盡管差異很大，但是工廠安防 系統的構成基本原理是相同的。

名稱工程項目

某某工業園廠區周界安防系統工程

系統設計目的

該周界預警防范防盜報警系統防范防盜項目的防范主體是廠房保護區域，由于地處開放區域，為防止盜賊、不法分子借機潛入，有必要建立一套科學、高效的安全技術防范體系，達到技防與人防的完美結合。周界紅外報警系統是為了保證被防范區域的人身財產安全及生產資料安全而設立的。通過在其圍墻（綠化帶）周邊及室內安裝紅外線探測器進行晝夜警戒，非法入侵者（竊賊或其它人員）企圖翻越圍墻時，就會觸發該區域的紅外探測器，保安中心的防盜報警主機會立即報警，提醒保安人員的注意，并可通過視頻聯動實時查看報警防區，并通過LCD中文顯示屏顯示竊賊所在方位，這時保安人員可根據實際情況采取措施，將其抓獲或嚇跑。針對這一特點，在區域周圍安裝室外主動紅外探測器，有針對性地加以防范，從而加強對區域全天候的安全監視，提高區域的安全防盜和保安管理的條理性。全面提高區域的綜合防范和管理水平，全面改善保安人員的工作條件，及時有效的防止財產損失和保障人身安全，實現“人防加技防 布下安全網”的目標和快速處理突發性事件的能力。

周界防范報警系統設計依據

完成后的系統將會掛接遵循各個標準的設備。在進行系統設計的時候，必須加以考慮。為此，我們?cè)谠O(shè)計和施工時都嚴格按照下述標準進行：

GA/T70-94《安全防范工程費用概預算編制辦法》

GA/T75-94《安全防范工程程序與要求》

GA/T74-94《安全防范系統通用圖形符號》

GB10408.1-89《入侵探測器通用技術條件》

GB12663-90《防盜報警控制器通用技術條件》

周界防范報警系統設計原則

我們的整個項目建設的設計原則是：統一規劃，嚴密、可靠、經濟、實用。

● 先進性：在投資費用許可的情況下充分利用現代最新技術、最可靠的科技成果，以便該系統在盡可能長的時間內與社會發展相適應。并使系統具有強大的發展?jié)摿Α?/p>

● 可靠性：必須考慮采用被證明為成熟的技術與產品，在設備的選型和系統的設計中盡量提高系統的可靠性。

● 實用性和便利性：在滿足系統的功能要求和實際使用需要的基礎上，采用實用的技術和設備，確保設備使用方便、安全，并且經久耐用。

● 可擴充性與經濟性：為滿足今后的發展需要，系統在使用的產品系統、容量及處理能力等方面必須具備兼容性強、可擴充與換代的特點，確保整個系統可以不斷得到改進和提高。

系統功能

本系統選用周界防范最佳產品紅外線探測器。

當有人非法闖入周界防范范圍內，就會觸發紅外線引起報警，同時接警模塊立即報警，同時驅動保安室警號提示有非法入侵者，控制鍵盤顯示出報警區域，可知小偷、非法分子從那區域入侵，從而可以及時的處理警情，有效的防止財產。

周界防范系統的組成

周界防范系統由前端探測器紅外線探測器、地址模塊、視頻聯動控制模塊；后臺控制主機及一些輔助設備（電源、警號）構成。

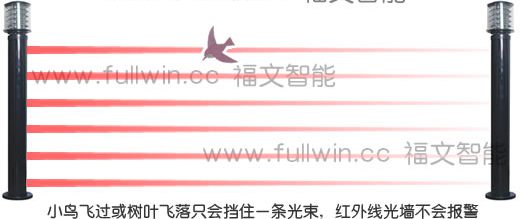

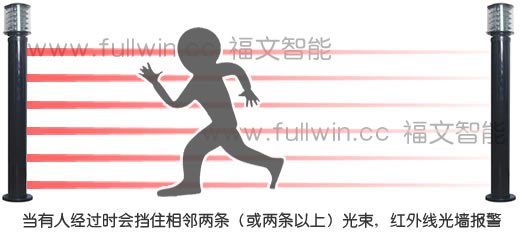

1、紅外線探測器（紅外光墻）：由一個發射端和一個接收端組成。發射端通電后發射出經過調制的紅外線射束，多條紅外線射束構成了周界的防范保護區域。如果有人企圖跨越被保護區域，遮擋任意相鄰兩條紅外線時，接收端立即輸出報警信號，觸發報警主機報警。如果有飛禽（如小鳥、鴿子）飛過被保護區域，由于其體積小于被保護區域，僅能遮擋一條紅外射線，則發射端認為正常，不向報警主機報警。

嚴密的防破壞能力：當紅外線探測器被人為損壞、發射端及接收端電源線或信號線被剪斷時，報警信號輸出電器均會自動輸出報警信號。

經過調制編碼的紅外線射束是為了防止太陽光、燈光等外界光源干擾，也可防止有人惡意使用紅外燈干擾紅外線幕墻工作

2、地址模塊：接入前端的報警入侵探測器，兼容常開/常閉兩種模式，常閉可直接接入無需串接電阻；通過環形總線將報警信息傳給接警中心。

3、燈光聯動模塊：當出現非法入侵報警時，控制對應防區的燈光亮起提示該防區有入侵報警。

4、電源：電源包括對紅外線對射供電的電源及對后臺設備供電的電源。

紅外線光墻供電可選用DC12V2A的電源適配器(單對供電)

方案描述：

應客戶要求在廠區的周邊圍墻內沿周界上安裝八光束紅外線光墻。

安裝位置根據現場情況來制定，裝圍墻內圍，紅外幕墻需與圍墻相離1.5米左右，以防小偷翻躍圍墻越過紅外幕墻，達不到防范作用,防區內1米防范避免種植樹木花草遮擋紅外光束以免出現誤報情況，安裝位置高低落差較大超過40厘米時，應通過增加紅外線光墻支架的高度來調整，落差過大的斜坡推薦使用角度可調產品；可調整30度的仰俯角。以保障設備穩定可靠工作。

紅外線周界防盜系統形成對來自外面方向入侵的有效防范，當管理系統布防時某防范區被觸發，該防區的右側警燈被觸發點亮，重復觸發時順延點亮?xí)r間，機房內的接警模塊同時會發出報警提示音，及時告知值班、保安人員非法入侵準確位置。

結論

新型的周界紅外報警系統具有：造型美觀、防范有效、價格適中、適用面廣等優點，將成為防范等級較高的周界防范工程主要模式。
